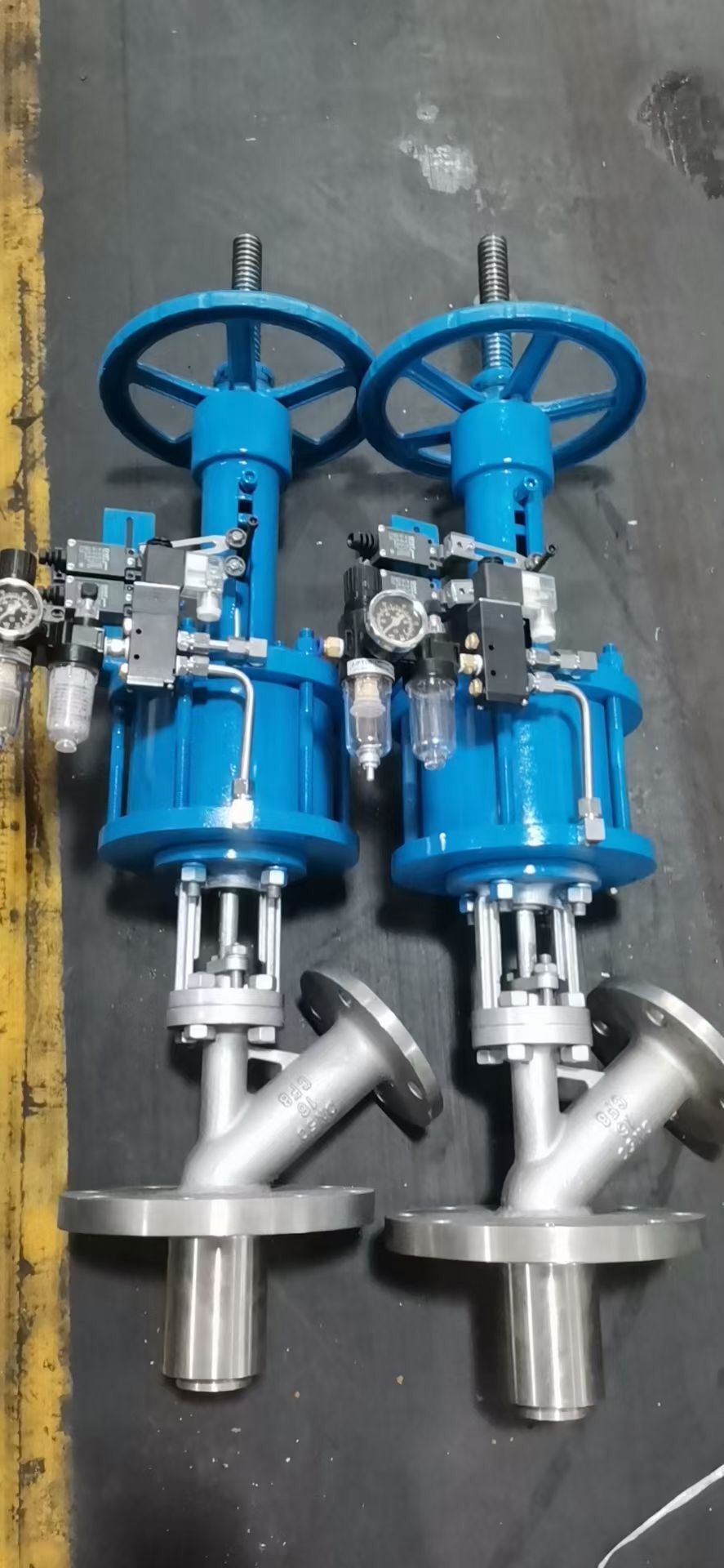

在現代化工、制藥、食品等工業領域的生產過程中，高溫高壓反應釜是核心設備之一，用于進行各種化學反應、物料合成與處理。反應完成后，安全、高效、可控地排放物料是至關重要的環節。上海申弘閥門生產的氣動帶手動放料閥，正是專為滿足這一嚴苛工況需求而設計的關鍵部件。本文將詳細闡述其工作原理、結構特點及應用優勢。

一、 工作原理概述

氣動帶手動放料閥是一種結合了氣動執行機構和手動操作功能的特種閥門，安裝于反應釜底部出料口。其核心工作原理是利用壓縮空氣作為動力源，驅動執行機構（通常為氣缸）內的活塞運動，通過閥桿將直線或旋轉力矩傳遞給閥芯（如球體、閘板或柱塞），從而實現閥門的開啟與關閉，控制物料的流通與截斷。

1. 氣動操作模式（主工作模式）：
- 開啟過程： 控制系統（如電磁閥）接收到開啟信號后，將壓縮空氣導入氣缸的開啟腔，推動活塞向一側運動?；钊ㄟ^連接件（如連桿、齒輪齒條）帶動閥桿和閥芯旋轉或提升，使閥門通道打開，釜內物料在壓力或重力作用下排出。

• 關閉過程： 接收到關閉信號后，壓縮空氣切換至氣缸的關閉腔，推動活塞反向運動，帶動閥芯復位，密封面緊密貼合，切斷流道，完成關閉。

2. 手動操作模式（備用/應急模式）：
閥門設計有手動操作裝置（通常為手輪或手柄）。當氣源故障、控制系統失靈或需要進行本地調試、維護時，可切換至手動模式。操作人員轉動手輪，通過蝸輪蝸桿或齒輪等傳動機構，直接驅動閥桿和閥芯動作，實現閥門的啟閉。此設計確保了在極端情況下的操作可靠性與安全性。

二、 關鍵結構與特點

上海申弘閥門的此類產品通常具備以下結構特點，以適應高溫高壓及腐蝕性介質的工況：

• 閥體與閥芯： 采用優質不銹鋼（如304、316L）、哈氏合金或其他特種合金制造，內部流道光滑，減少積料和堵塞。閥芯與閥座密封副常采用硬質合金、陶瓷或PTFE等材料，確保在高溫高壓下的密封性能和耐磨耐蝕性。
• 氣動執行機構： 雙作用或單作用（彈簧復位）氣缸，輸出扭矩大，響應速度快。配備定位器、限位開關等附件，可實現精確的開關控制與狀態反饋。
• 手動機構： 手動/自動切換機構設計巧妙，確保在手動操作時氣動部分能夠安全脫離，互不干擾。手輪操作力適中，并帶有明確的開關指示。
• 密封系統： 采用多重密封設計，如閥桿處采用填料密封（石墨、PTFE）或波紋管密封，有效防止介質外泄，尤其適用于有毒、有害或高純度物料。
• 保溫/冷卻夾套（可選）： 對于需要維持或控制物料溫度的工況，閥體可配備夾套，通入蒸汽、導熱油或冷卻介質，防止物料在閥內凝固或結晶。

三、 工作流程與優勢

在高溫高壓反應釜的放料過程中，該閥門的工作流程高度自動化且安全可控：

1. 準備階段： 反應結束，系統壓力與溫度降至安全范圍。控制系統就緒，氣源壓力正常。
2. 自動放料： 操作員在控制室發出指令，氣動執行機構快速準確地將閥門開啟至預定開度，物料開始平穩排放。可通過調節進氣壓力或信號來控制開啟速度，避免水擊或物料噴濺。
3. 過程監控： 限位開關將閥門的開/關狀態信號反饋至控制系統，實現聯鎖與遠程監控。
4. 關閉與密封： 放料完畢，氣動機構驅動閥門嚴密關閉，確保無滴漏。
5. 應急處理： 遇突發情況，可立即切換至手動模式進行緊急操作。

應用優勢：
- 高可靠性： 雙模操作（氣動+手動）保障了連續生產的可靠性與應急安全性。
- 適應性強： 專為高溫、高壓、腐蝕、磨損、粘稠等惡劣工況設計。
- 自動化程度高： 易于集成到DCS或PLC系統中，實現遠程控制和自動化生產流程。
- 維護簡便： 模塊化設計，關鍵部件易于更換，降低了維護成本與停機時間。
- 安全環保： 優異的密封性能杜絕泄漏，保障生產安全與環境保護。

###

上海申弘閥門生產的高溫高壓反應釜用氣動帶手動放料閥，通過其精密的機械設計、可靠的氣動驅動與人性化的手動備份，為現代流程工業提供了高效、安全、靈活的放料解決方案。其工作原理充分體現了在復雜工業環境中對設備自動化、安全性及可靠性的高標準要求，是確保反應釜系統穩定運行不可或缺的重要組成部分。
